Mostrar gráficamente los recursos de un MikroTik es muy útil con el fin de detectar problemas de dimensionamiento o problemas derivados con una mala configuración. También sirven para detectar problemas de seguridad y estabilidad del sistema.
Seguid leyendo y os enseñaré a activar los gráficos de uso de un equipo MikroTik con RouterOS...
⬇️ Compra en Amazon el hardware que utilizo ⬇️
MikroTik es un fabricante letón de equipos de red. La compañía desarrolla y vende enrutadores de red cableados e inalámbricos, conmutadores de red, puntos de acceso, así como sistemas operativos y software auxiliar. La compañía fue fundada en 1996 con el objetivo de vender equipos en mercados emergentes. A septiembre de 2018, la compañía tenía más de 140 empleados. En 2015 fue con 202 millones de euros la 20ª compañía más grande de Letonia por ingresos.
Activar los gráficos de consumo en MikroTik es muy sencillo y rápido

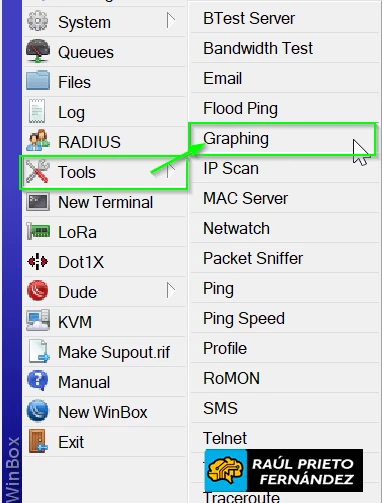

Para activar los gráficos, entraremos al MikroTik con Winbox para hacerlo de forma gráfica y sencilla, aunque también se puede hacer en modo consola. Accederemos a la configuración de los gráficos desde "Tools->Graphing":
Menú gráficas

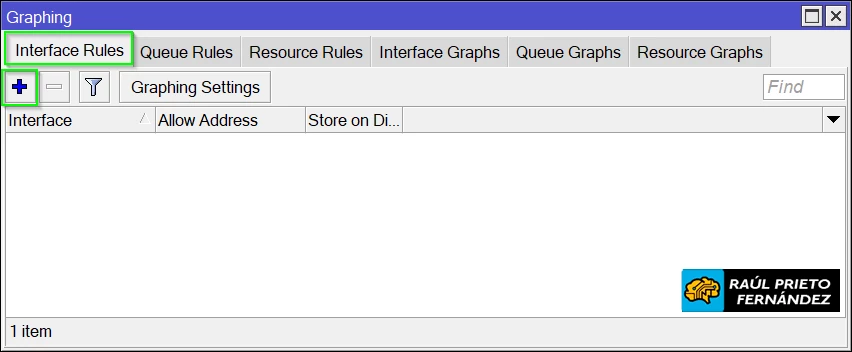

Se pueden generar los gráficos de consumo de las interfaces de red de forma individual o seleccionar todas las interfaces. Para acceder a ellas, accederemos desde la pestaña "Interface Rules" y luego en +:
Interfaces
Podremos seleccionar las interfaces de red que queremos monitorizar y desde que red queremos que se pueda acceder a dicha información. Dejaremos 0.0.0.0/0 para que desde cualquier IP se pueda acceder:
Interfaces monitorizadas

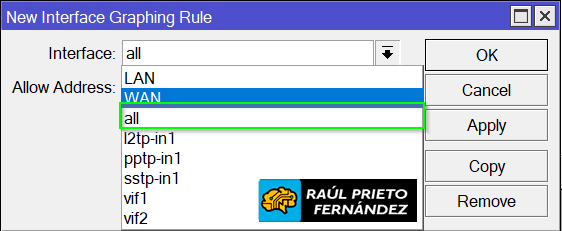

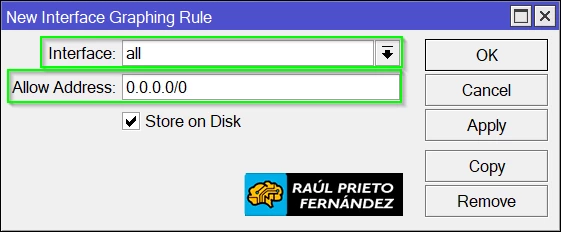

Seleccionaremos todas las interfaces seleccionando "all" y luego haremos click en "OK":
Seleccionar interfaces

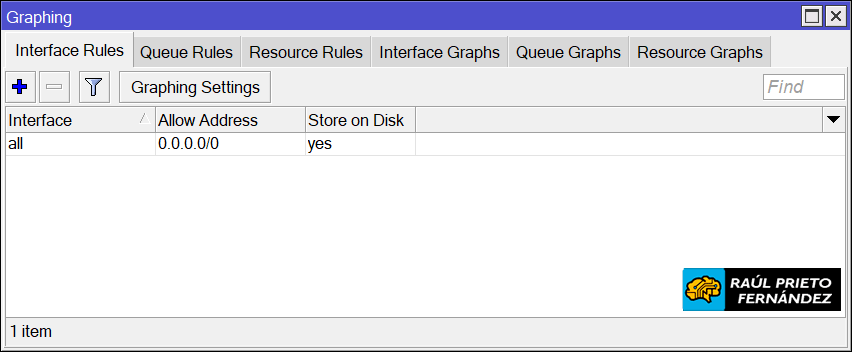

En la imagen siguiente se puede ver el resumen de las interfaces monitorizadas:
Interfaces añadidas

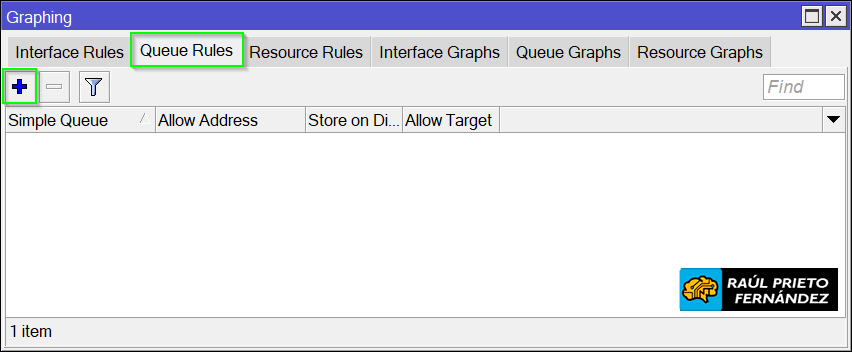

También podemos obtener los gráficos de consumo de las colas (QoS). Para ello, desde la pestaña "Queue Rules" haremos click en +:
Colas (QoS)

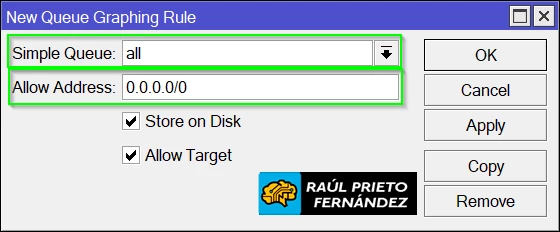

Para añadir las colas, podemos añadirlas de forma individual o seleccionarlas todas. Seleccionaremos "all" y para permitir el acceso desde cualquier IP dejaremos 0.0.0.0/0. Una vez hechos los cambios, haremos click en "OK":
Añadir colas para monitorizar

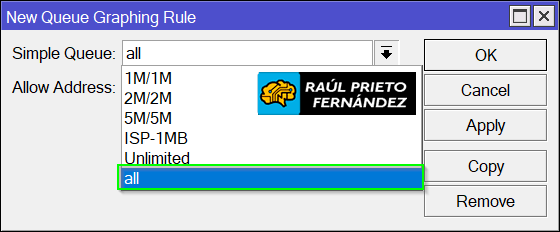

Para añadir todas las colas de QoS seleccionaremos "all":
Seleccionar las colas a monitorizar

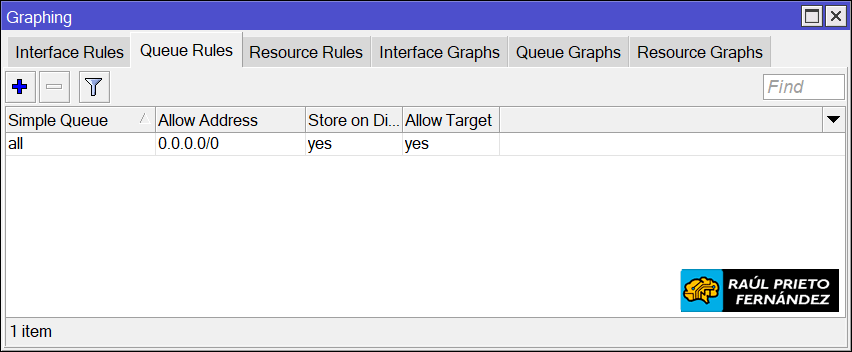

En la imagen siguiente se puede ver el resumen de las colas (QoS) monitorizadas:
Colas añadidas
Para añadir los recursos a monitorizar (cpu, ram, hdd...), debemos ir a la pestaña "Resource Rules" y hacer click en +:
Recursos

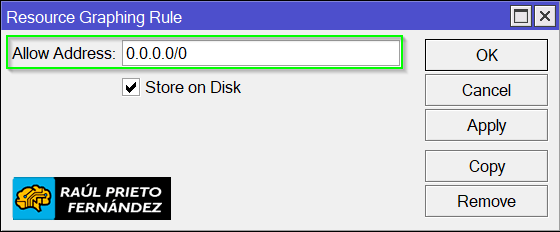

No se puede seleccionar de forma individual cada recurso, solamente podremos configurar las direcciones IP desde donde queremos que se pueda acceder. Queremos que se puede acceder desde cualquier IP, dejaremos 0.0.0.0/0 y pulsaremos "OK":
Permitir acceso a recursos

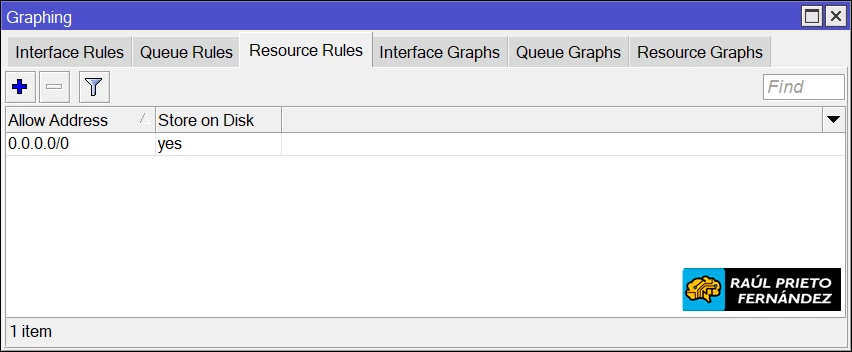

En la imagen siguiente se puede ver el resumen de las IPS desde donde se puede acceder para ver los gráficos de consumo de los recursos:
Recursos añadidos

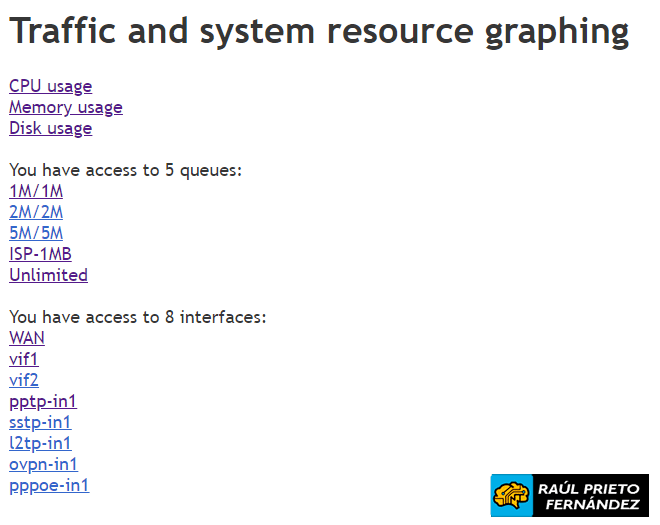

Para visualizar los gráficos accederemos desde un navegador Web (Chrome,Firefox....) a http://IP_MIKROTIK/graphs/:
Gráficas Mikrotik

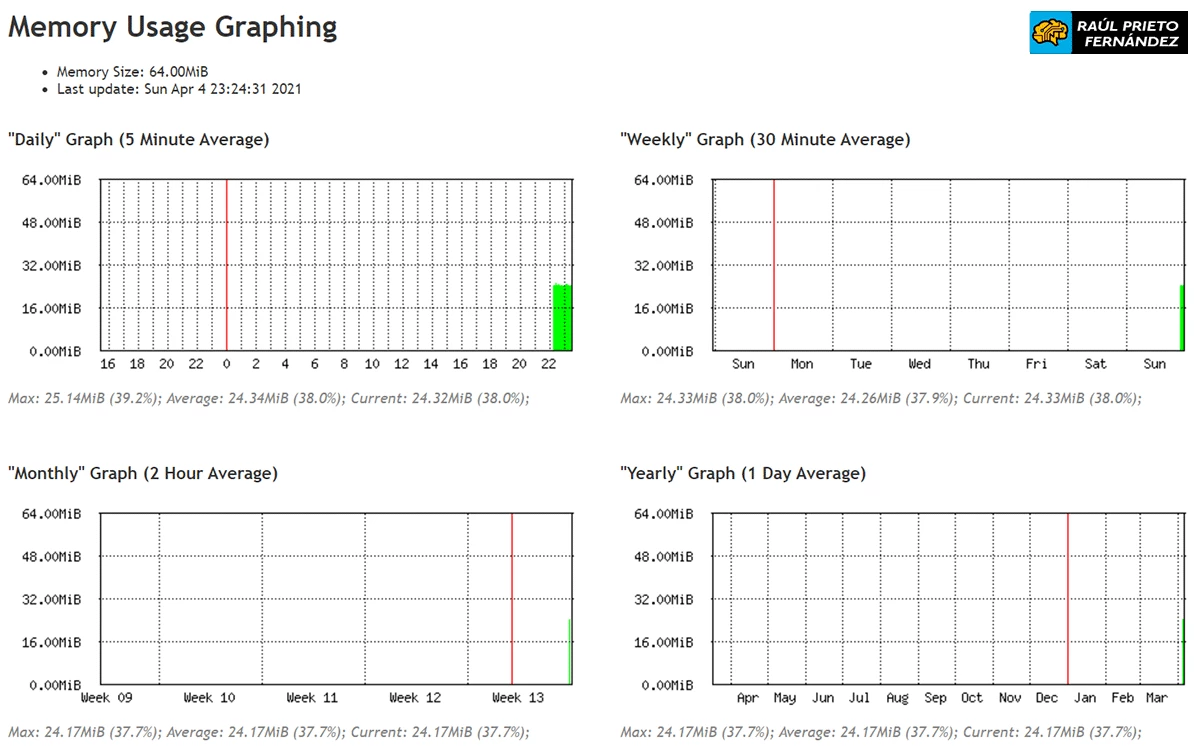

Por ejemplo, la gráfica de CPU:
Consumo de Memoria RAM

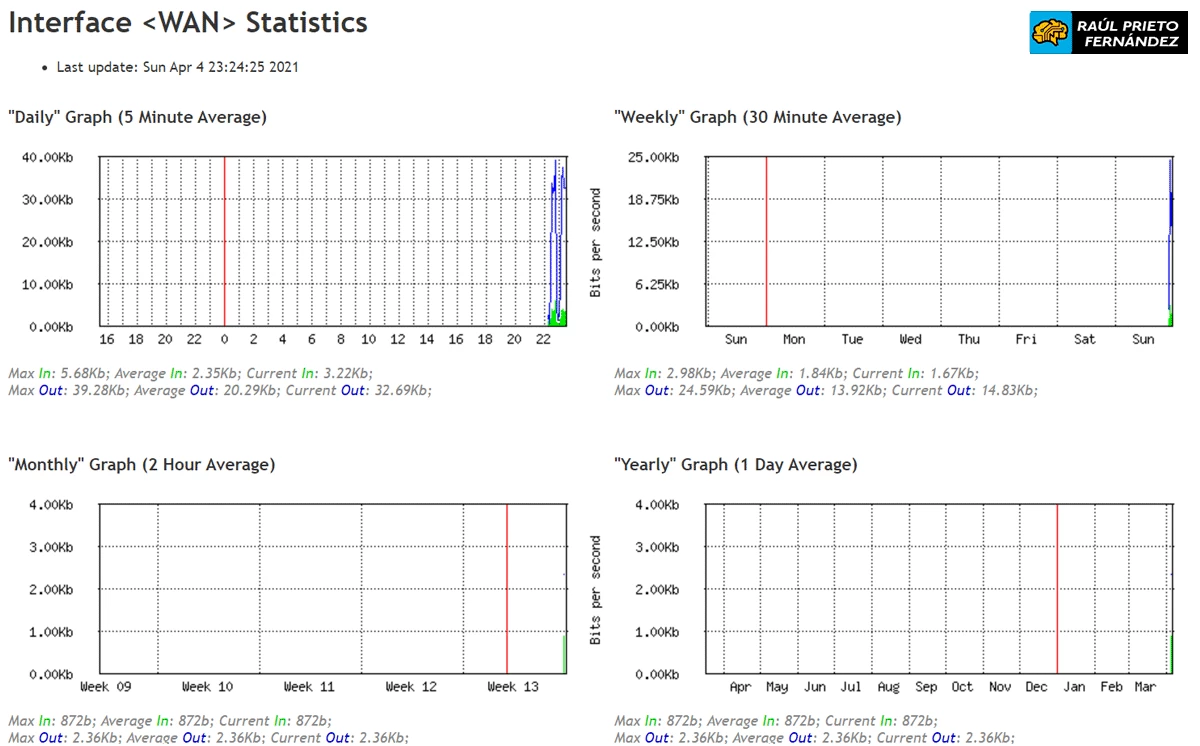

Y la gráfica de una interfaz de red:
Consumo WAN interfaz de red
ENJOY!
