Cómo diseñar tu tabla de surf con BoardCAD y GNU/Linux

Cómo diseñar tu tabla de surf con BoardCAD y GNU/Linux


(1 Voto)

Diseñar tu tabla de surf desde GNU/Linux es posible gracias a BoardCAD, un programa de CAD/CAM Open Source que puede interactuar con máquinas de CNC. Aunque el proyecto está discontinuado, la última versión es completamente funcional y el código está accesible por si fuese necesario modificarlo.

Seguid leyendo y os enseñaré a diseñar vuestra propia tabla de surf desde GNU/Linux y utilizando software libre...

⬇️ Compra en Amazon el hardware que utilizo ⬇️

🔥 ¡DESCÚBRELOS! 🔥





¿QUÉ ES BOARDCAD?

BoardCAD es un software de CAM/CAM creado para diseñar tablas de surf y además es Open SourceTiene como objetivo facilitar el proceso de diseño y estimular la creatividad al permitir que el shaper juegue con diferentes parámetros en el diseño. El resultado se puede visualizar de forma inmediata en 3D, lo que proporciona información importante al modelador. BoardCAD también permite que el modelador imprima plantillas a gran escala o incluso envíe el diseño a una máquina CNC para que lo produzca y lo lleve a dar una vuelta. Si bien es solo en el agua donde es posible validar un diseño, saber exactamente qué se ha cambiado entre las diferentes tablas permite al modelador aprender mucho más de cada una de ellas. BoardCAD no te convertirá automáticamente en buen shaper, pero usándolo de la forma correcta puede ayudarte a aprender más rápido y a ser mas productivo.





BoardCAD es un software CAD/CAM Open Source





1.- ELEMENTOS NECESARIOS PARA ESTE TUTORIAL

  • Un PC con GNU/Linux
  • Conexión a Internet





2.- DESCARGAR BOARDCAD

Para descargar BoardCAD visitaremos su Web Oficial https://www.boardcad.com/ y desde Download->Linux descargaremos el paquete .sh que instalará BoardCAD en nuestro PC. BoardCAD está discontinuado y aunque su última versión es vieja, es completamente funcional pero requiere de una "configuración" algo especial. La URL de descarga directa es: BoardCAD_unix_3_0_1.sh.

Podemos descargarlo directamente desde consola utilizando el siguiente comando:

raul@debian:~$ wget https://netcologne.dl.sourceforge.net/project/boardcad/BoardCAD_unix_3_0_1.sh





3.- DESCARGAR LA VERSIÓN CORRECTA DE JAVA

BoardCAD está compilado con la versión de JAVA Created-By: 1.7.0_15 (Oracle Corporation) y si probamos a ejecutarlo con Java11 directamente no funcionará. Si probamos a ejecutarlo con Java 8 funcionará, pero el Model 3D posiblemente no se pueda ver. Por tanto, tenemos que usar "si o si" la versión  de Java 7 JRE si queremos que BoardCAD funcione bien. Es el problema de instalar un software discontinuado :)

Para solventar este problema, descargaremos la versión de OpenJDK 7u75 de la siguiente dirección utilizado el siguiente comando:

raul@debian:~$ wget https://download.java.net/openjdk/jdk7u75/ri/openjdk-7u75-b13-linux-x64-18_dec_2014.tar.gz





Una vez descargado el paquete de OpenJDK, lo descomprimiremos con:

raul@debian:~$ tar xzvf openjdk-7u75-b13-linux-x64-18_dec_2014.tar.gz





Por comodidad, renombraremos el directorio:

raul@debian:~$ mv java-se-7u75-ri java7





Si queremos añadir Java al $PATH, ejecutaremos el siguiente comando:

raul@debian:~$ PATH=$PATH:/home/raul/java7/bin/





Para comprobar que el nuevo directorio ha sido añadido al $PATH ejecutaremos:

raul@debian:~$ echo $PATH
/usr/local/bin:/usr/bin:/bin:/usr/local/games:/usr/games:/home/raul/java7/bin/





Como el paso anterior se pierde en cada reinicio, lo ideal es añadir la siguiente línea al final del fichero .profile en el $HOME del usuario:

export PATH=$PATH:/home/raul/java7/bin/





Para recargar la configuración del fichero sin tener que cerrar la sesión, ejecutaremos el siguiente comando. A partir de ahora el directorio de Java7 estará incluido en nuestro $PATH de forma persistente:

raul@debian:~$ source .profile





4.- INSTALAR BOARDCAD

Para instalar BoardCAD, una vez descargado, ejecutaremos el siguiente comando:

raul@debian:~$ sh BoardCAD_unix_3_0_1.sh

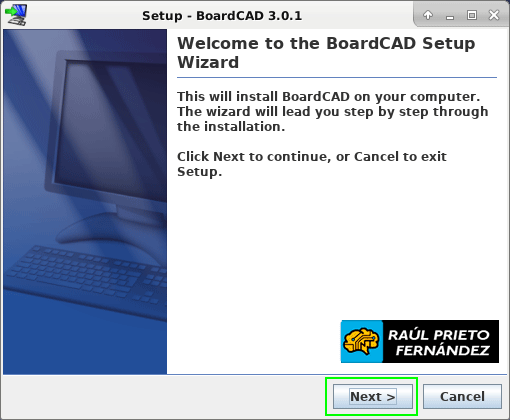

El asistente de instalación nos guiará paso a paso hasta finalizar correctamente la instalación:

BoardCad y GNU/LinuxAsistente de instalación

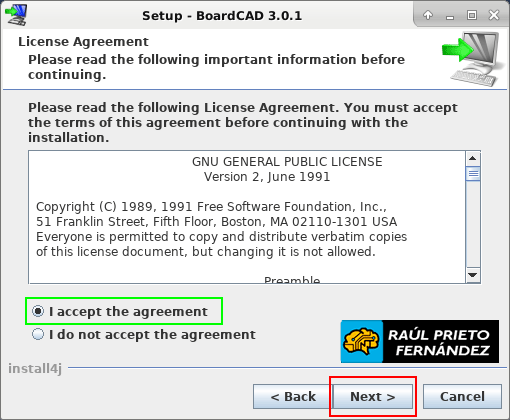

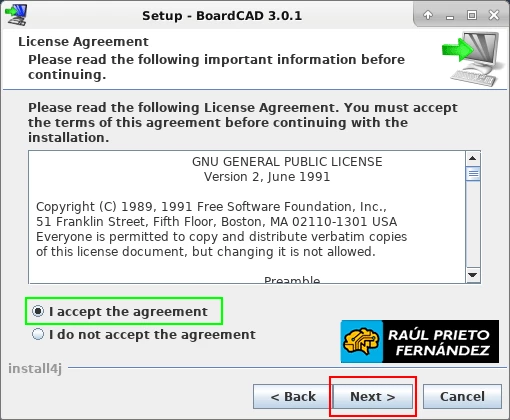

El primer paso de la instalación es aceptar la licencia:

BoardCad y GNU/LinuxLicencia de Boardcad

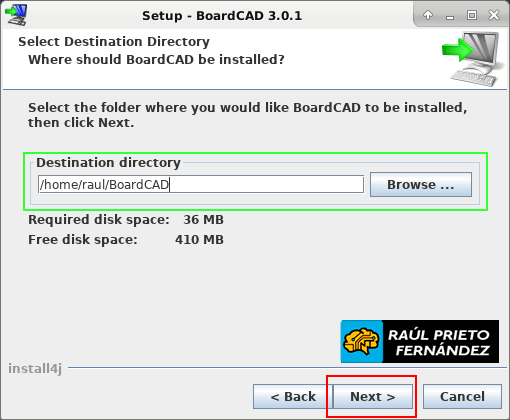

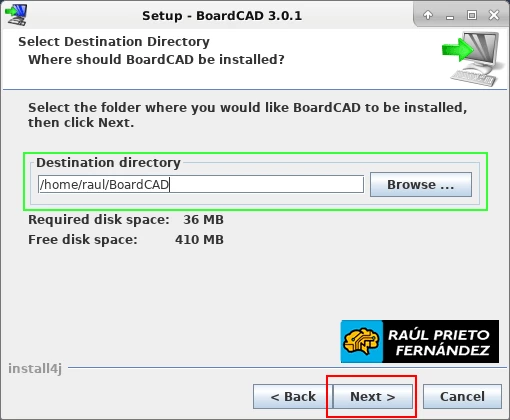

En la siguiente pantalla se nos pregunta por el directorio de instalación. Por defecto lo dejaremos como excepto que queramos cambiarlo:

BoardCad y GNU/LinuxDirectorio de instalación

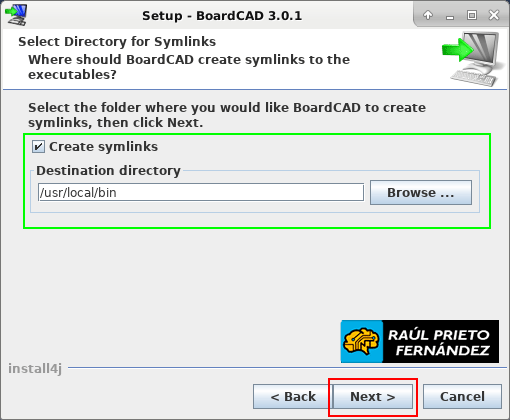

En la siguiente pantalla se configura el directorio de creación de los enlaces simbólicos. Por defecto lo dejaremos por defecto y continuaremos la instalación:

BoardCad y GNU/LinuxDirectorio de enlaces

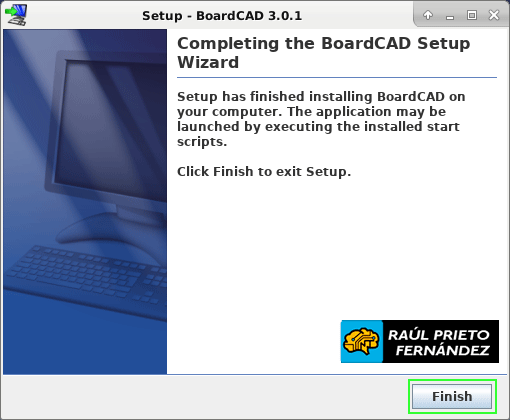

Una vez completada la instalación, se mostrará un mensaje como el siguiente:

BoardCad y GNU/LinuxInstalación completa





5.- ARRANCAR BOARDCAD

Para arrancar Boardcad es tan sencillo como ejecutar el siguiente comando de java pasándole el *.jar de BoardCAD:

raul@debian:~$ java -jar BoardCAD/BoardCAD.jar

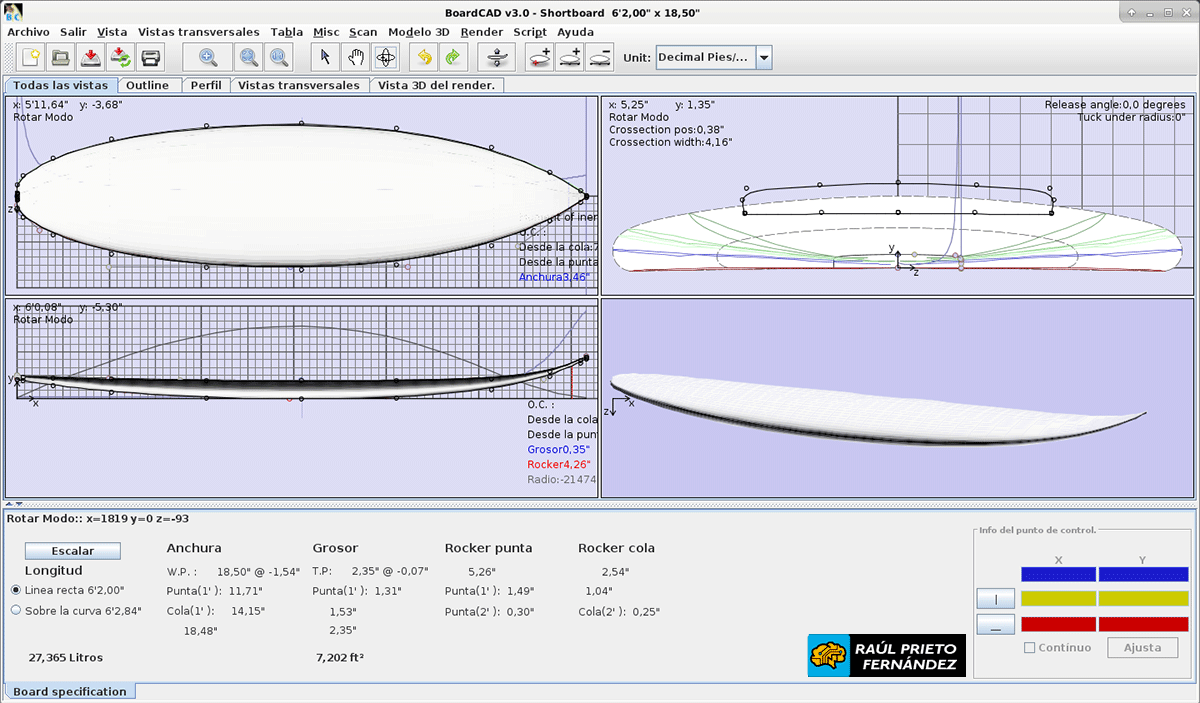

Se abrirá el programa y podremos cagar varios templates por defecto: shortbards, longboards, funnyboards...

BoardCad y GNU/LinuxPantalla Principal de Boardcad

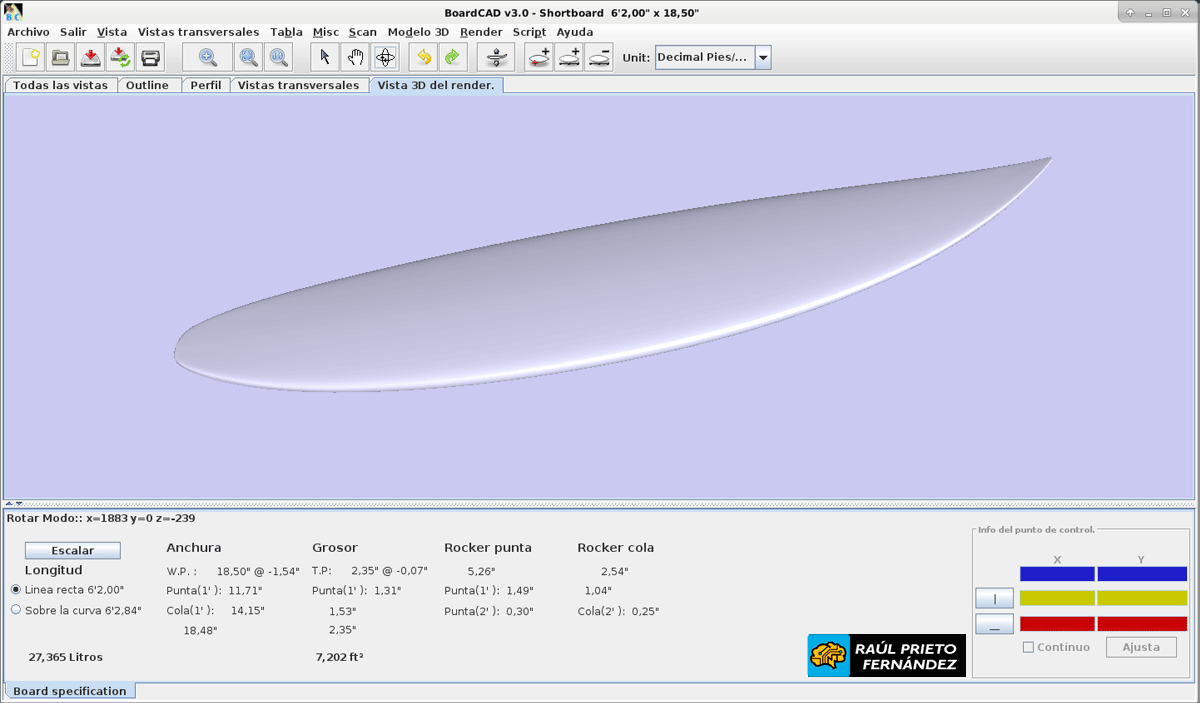

En la siguiente imagen se ve el modelo 3D renderizado de la tabla shortboard:

BoardCad y GNU/LinuxModelo 3D





He dejado el PDF con la GUÍA DE USUARIO y el programa en los links de más abajo...





ENJOY! AND GO SURFING!
